1、设计生产依据：QH型表孔弧形闸门卷扬式启闭机，设计生产依据"中华人民共和国水利部1979年6月颁布《溢洪道弧形闸门的设计》、 《固定卷扬式启闭机通用技术条件》SD315-89和《水利水电工程启闭机制造安装及验收规范》DL/T5019-94"标准技术文件执行。

2、使用范围：

QH型表孔弧形闸门卷扬式启闭机，手摇、电动两用式，规格分为：2x10吨、2x16吨、2x25吨；电动式分为：2x40吨，2x63吨，该机是一种水利工程专用机械，广泛用于大型水利工程溢洪道内控水表孔弧形闸门的启闭。

3、技术特性：

QH型表孔弧形闸门卷扬式启闭机，具有外形美观、结构紧凑、安装方便、操作安全、启闭灵活、运行平稳、质量可靠、承载能力大、工作效率高、使用寿命长、维修费用低等优点。 QH型表孔弧形闸门卷扬式启闭机与QP型、QPK型卷扬式启闭机相比，具有结构复杂、传动机构尺寸速比大、绳索拉力大、直径粗、重量大(是同一种规格启门力QPK型重量的3倍)，造价高、工作扬程低。

4、用户选购型号规格说明：

QH型表孔弧形闸门卷扬式启闭机，按驱动方式分为：8-25吨为手摇，电动两用式：40-63吨为电动式，全部推荐双吊点集中驱动．启闭机基础布置图及作用在工作台上的负荷仅供水工建筑设计时参考。

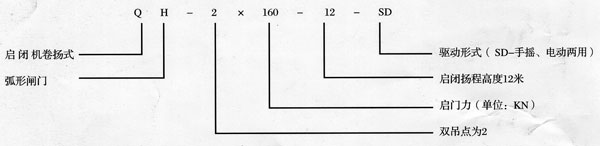

(1)型号规格说明

若用户根据水利工程设计要求，急需双吊点，启门力为32吨，启闭扬程为12米，启闭表孔弧形闸门手电两用卷扬式启闭机，选购型号规格标记为：

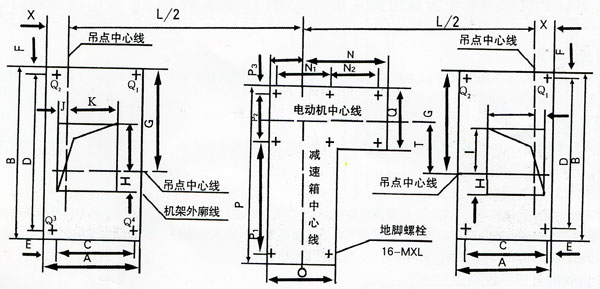

QHQ-2*100~100*250 弧门启闭机基础布置图

说明：表中数据若有修订，恕不另行通知。
